一、30分钟学会UML类图

UML图有很多种，但是并非必须掌握所有的UML图，才能完整系统分析和设计工作。一般说来，在UML图中， 只要掌握类图、用例图、时序图的使用，就能完成大部分的工作。也就是说，掌握UML的20%，就能做80%的事情。 对于程序员来说，最频繁使用的莫过于类图。因此，这里我们只讲解UML类图。至于其它UML图，请在以后的工作中 参阅更多UML学习资料继续学习。

类图是面向对象系统建模中最常用和最重要的图，是定义其它图的基础。类图主要是用来显示系统中的类、接口以及它们 之间的静态结构和关系的一种静态模型。类图中最基本的元素是类、接口。软件设计师设计出类图后，程序员就可以用代 码实现类图中包含的内容。

类图中具体类、抽象、接口和包的表示法

UML类图中具体类、抽象类、接口和包有不同的表示方法。

1）在UML类图中表示具体类

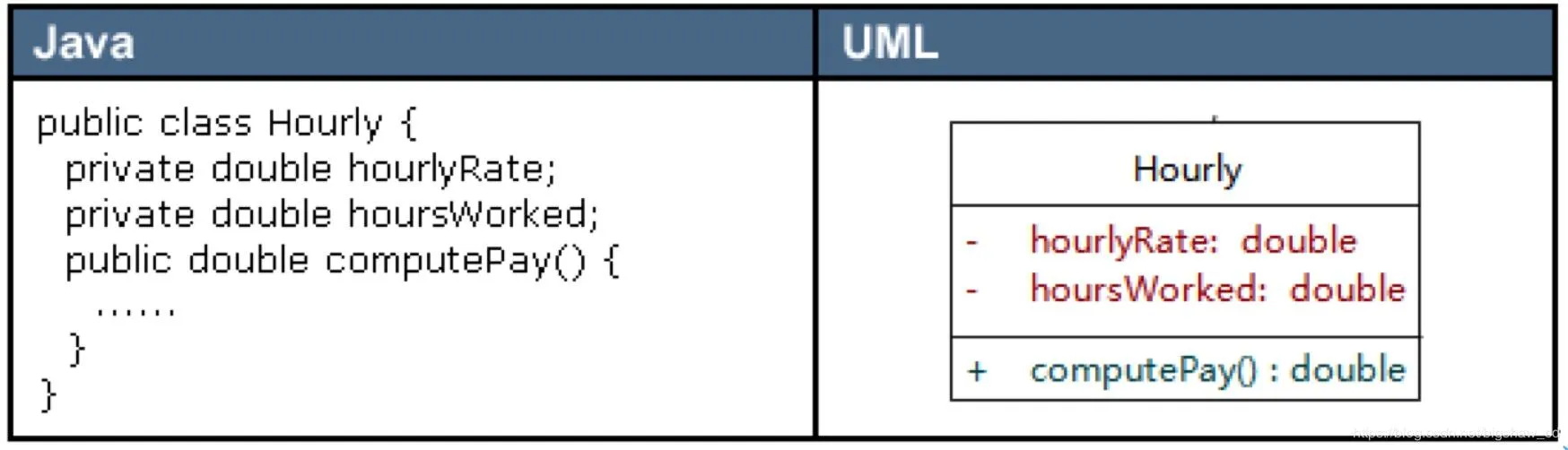

具体类在类图中用矩形框表示，矩形框分为三层：第一层是类名字。第二层是类的成员变量；第三层是类的方法。 成员变量以及方法前的访问修饰符用符号来表示：

• “+”表示 public；
• “-”表示 private；
• “#”表示 protected；
• 不带符号表示 default。

2）在UML类图中表示抽象类

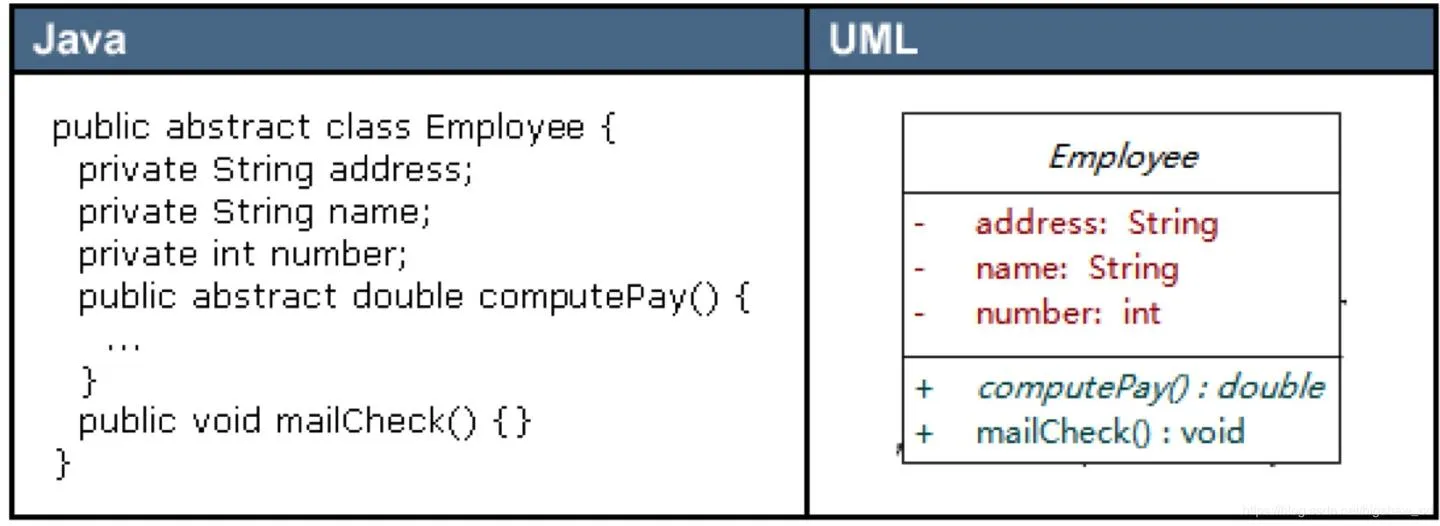

抽象类在UML类图中同样用矩形框表示，但是抽象类的类名以及抽象方法的名字都用斜体字表示，如图所示。

3）在UML类图中表示接口

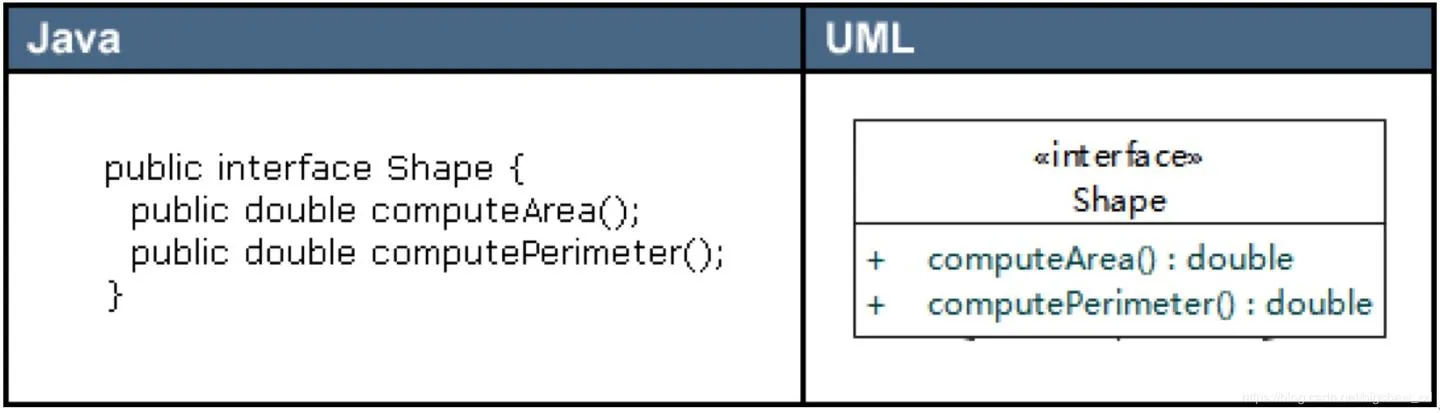

接口在类图中也是用矩形框表示，但是与类的表示法不同的是，接口在类图中的第一层顶端用构造型 <<interface>>表示， 下面是接口的名字，第二层是方法，如图所示。此外，接口还有另一种表示法，俗称棒棒糖表示法，就是类上面的一根棒棒糖 （圆圈+实线）。圆圈旁为接口名称，接口方法在实现类中出现。

4）在UML类图中表示包

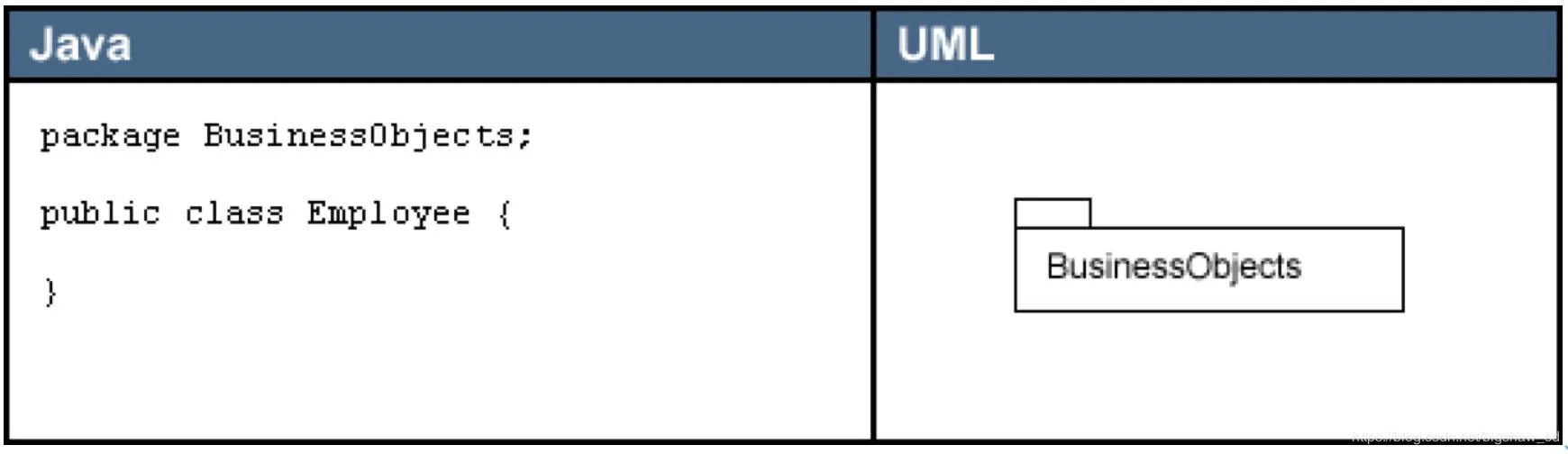

类和接口一般都出现在包中，UML类图中包的表示形式如图所示。

在类图中表示关系

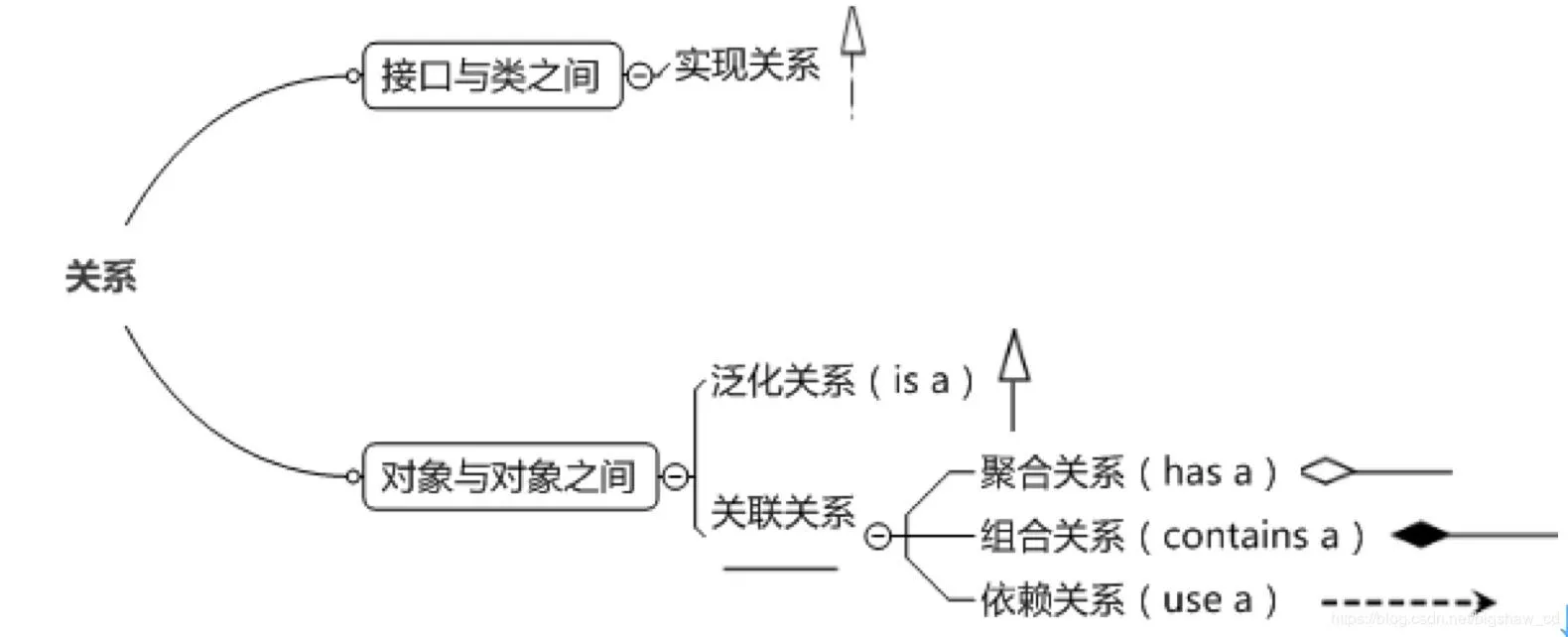

类和类、类和接口、接口和接口之间存在一定关系，UML类图中一般会有连线指明它们之间的关系。关系共有六种类型， 分别是实现关系、泛化关系、关联关系、依赖关系、聚合关系、组合关系，如图所示。

下面我们详细讲述这些关系，以及在UML类图中如何表示这些关系。

1）实现关系

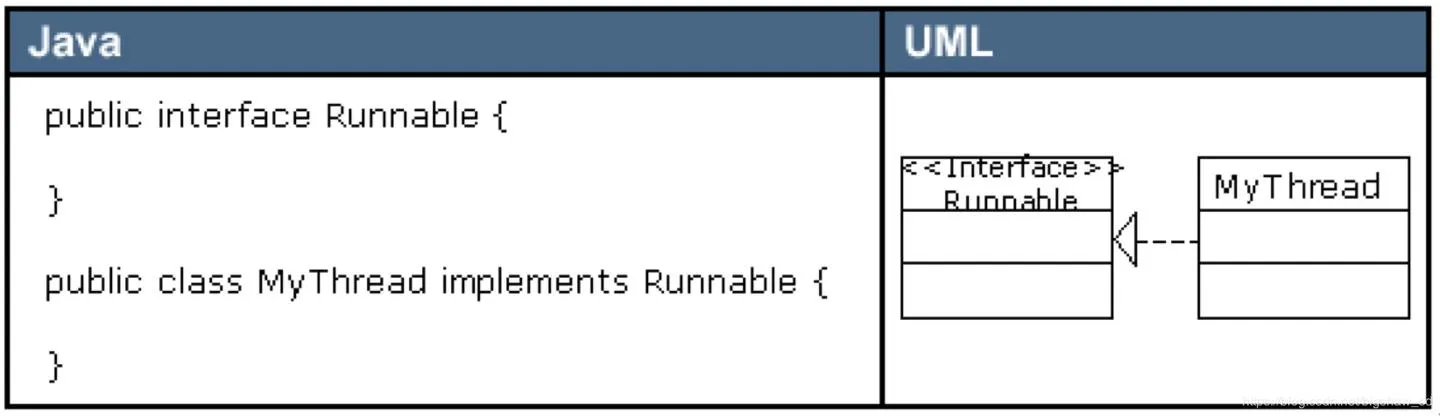

实现关系是指接口及其实现类之间的关系。在UML类图中，实现关系用空心三角和虚线组成的箭头来表示， 从实现类指向接口，如图1.9所示。在Java代码中，实现关系可以直接翻译为关键字 implements。

2）泛化关系

泛化关系（Generalization）是指对象与对象之间的继承关系。如果对象A和对象B之间的“is a”关系成立， 那么二者之间就存在继承关系，对象B是父对象，对象A是子对象。例如，一个年薪制员工“is a”员工，很显然年薪制 员工Salary对象和员工Employee对象之间存在继承关系，Employee对象是父对象，Salary对象是子对象。

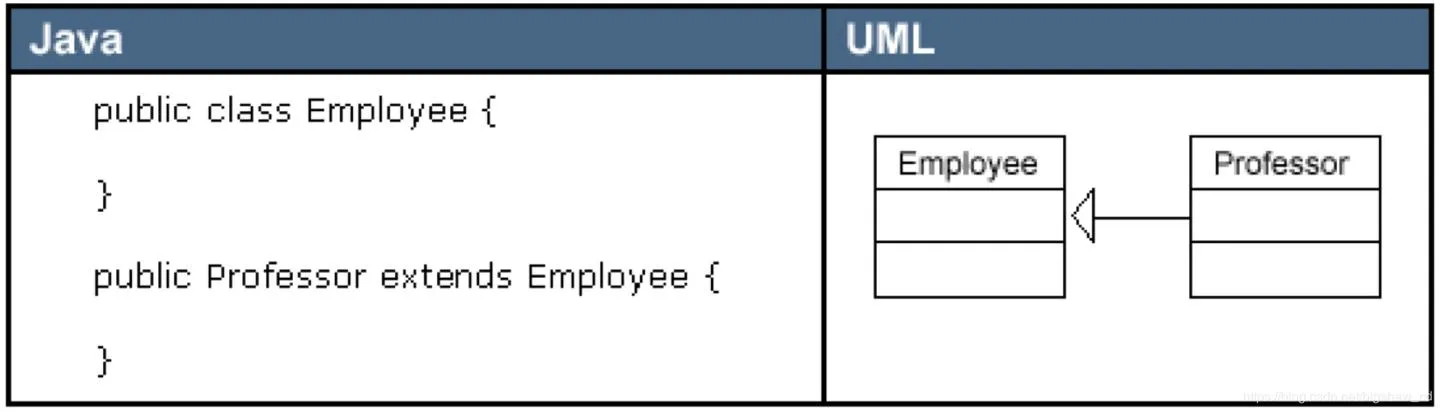

在UML类图中，泛化关系用空心三角和实线组成的箭头表示，从子类指向父类，如图8所示。在Java代码中， 对象之间的泛化关系可以直接翻译为关键字 extends。

3）关联关系

关联关系（Association）是指对象和对象之间的连接，它使一个对象知道另一个对象的属性和方法。在Java中， 关联关系的代码表现形式为一个对象含有另一个对象的引用。也就是说，如果一个对象的类代码中，包含有另一个对象 的引用，那么这两个对象之间就是关联关系。

关联关系有单向关联和双向关联。如果两个对象都知道（即可以调用）对方的公共属性和操作，那么二者就是双向关联。 如果只有一个对象知道（即可以调用）另一个对象的公共属性和操作，那么就是单向关联。大多数关联都是单向关联， 单向关联关系更容易建立和维护，有助于寻找可重用的类。

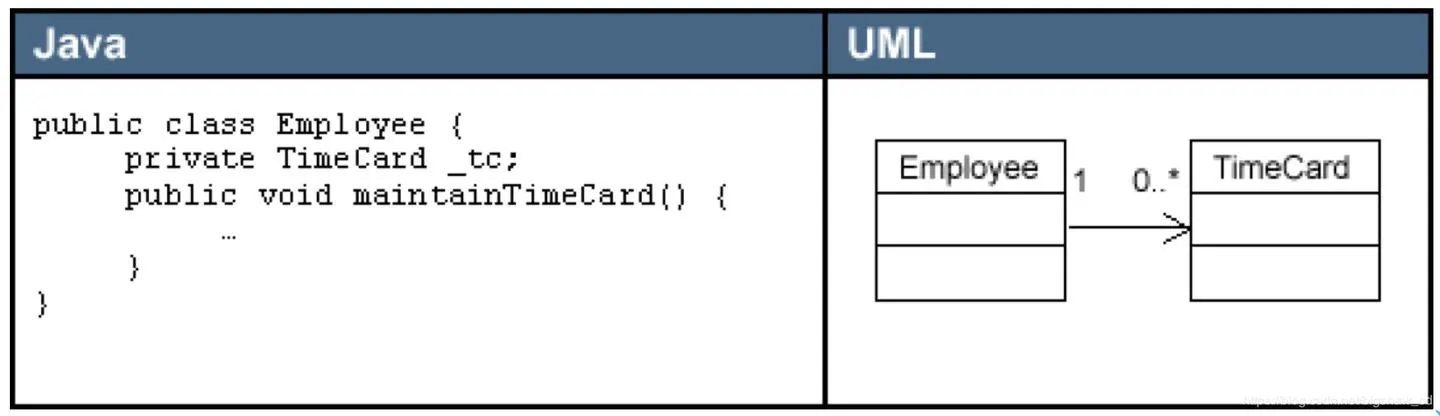

在UML图中，双向关联关系用带双箭头的实线或者无箭头的实线双线表示。单向关联用一个带箭头的实线表示，箭头指向 被关联的对象，如图9所示。这就是导航性（Navigatity）。

一个对象可以持有其它对象的数组或者集合。在UML中，通过放置多重性（multipicity）表达式在关联线的末端来表示。 多重性表达式可以是一个数字、一段范围或者是它们的组合。多重性允许的表达式示例如下：

• 数字：精确的数量
• 或者0..：表示0到多个
• 0..1：表示0或者1个，在Java中经常用一个空引用来实现
• 1..*：表示1到多个
  关联关系又分为依赖关联、聚合关联和组合关联三种类型。

4）依赖关系

依赖（Dependency）关系是一种弱关联关系。如果对象A用到对象B，但是和B的关系不是太明显的时候，就可以把这种关系 看作是依赖关系。如果对象A依赖于对象B，则 A “use a” B。比如驾驶员和汽车的关系，驾驶员使用汽车，二者之间 就是依赖关系。

在UML类图中，依赖关系用一个带虚线的箭头表示，由使用方指向被使用方，表示使用方对象持有被使用方对象的引用， 如图所示。

依赖关系在Java中的具体代码表现形式为B为A的构造器或方法中的局部变量、方法或构造器的参数、方法的返回值， 或者A调用B的静态方法。

下面我们用代码清单1和代码清单2所示的Java代码来演示对象和对象之间的依赖关系。

代码清单1所示的B类定义了一个成员变量 field1，一个普通方法 method1() 和一个静态方法 method2()。

      //代码清单1 B.java
      public class B {
      public String field1;   //成员变量

      public void method1() {
          System.println("在类B的方法1中");
      }

      public static void method2() {                 //静态方法
          System.out.println("在类B的静态方法2中");
      }
      }

代码清单2所示的A类依赖于B类，在A类中定义了四个方法，分别演示四种依赖形式。

      /* 代码清单2 A.java
         A依赖于B
      */

      public class A {
      public void method1() {
          //A依赖于B的第一种表现形式：B为A的局部变量
          B b = new B();
          b.method1();
      }

      public void method2() {
          //A依赖于B的第二种表现形式： 调用B的静态方法
          B.method2();
      }

      public void method3(B b)  {
          //A依赖于B的第三种表现形式：B作为A的方法参数
          String s = b.field1;
      }

      //A依赖于B的第四种表现形式：B作为A的方法的返回值
      public B method4() {
          return new B();
      }
      }

5）聚合关系与组合关系

聚合（Aggregation）是关联关系的一种特例，它体现的是整体与部分的拥有关系，即 “has a” 的关系。此时整体与部分 之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享，所以聚合 关系也常称为共享关系。例如，公司部门与员工的关系，一个员工可以属于多个部门，一个部门撤消了，员工可以转到 其它部门。

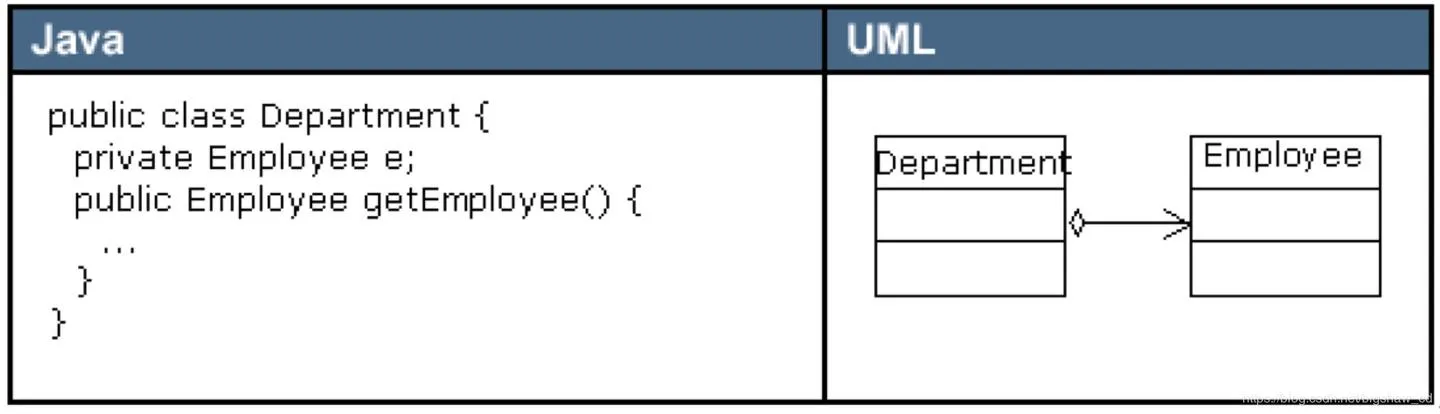

在UML图中，聚合关系用空心菱形加实线箭头表示，空心菱形在整体一方，箭头指向部分一方，如图所示。

组合（Composition）也是关联关系的一种特例，它同样体现整体与部分间的包含关系，即 “contains a” 的关系。 但此时整体与部分是不可分的，部分也不能给其它整体共享，作为整体的对象负责部分的对象的生命周期。这种关系 比聚合更强，也称为强聚合。如果A组合B，则A需要知道B的生存周期，即可能A负责生成或者释放B，或者A通过某种 途径知道B的生成和释放。

在UML图中，组合关系用实心菱形加实线箭头表示，实心菱形在整体一方，箭头指向部分一方，如图所示。

在Java代码形式上，聚合和组合关系中的部分对象是整体对象的一个成员变量。但是，在实际应用开发时，两个对象 之间的关系到底是聚合还是组合，有时候很难区别。在Java中，仅从类代码本身是区分不了聚合和组合的。如果一定 要区分，那么如果在删除整体对象的时候，必须删掉部分对象，那么就是组合关系，否则可能就是聚合关系。从业务 角度上来看，如果作为整体的对象必须要部分对象的参与，才能完成自己的职责，那么二者之间就是组合关系，否则 就是聚合关系。

例如，汽车与轮胎，汽车作为整体，轮胎作为部分。如果用在二手车销售业务环境下，二者之间就是聚合关系。因为 轮胎作为汽车的一个组成部分，它和汽车可以分别生产以后装配起来使用，但汽车可以换新轮胎，轮胎也可以卸下来 给其它汽车使用。如果用在驾驶系统业务环境上，汽车如果没有轮胎，就无法完成行驶任务，二者之间就是一个组合 关系。再比如网上书店业务中的订单和订单项之间的关系，如果订单没有订单项，也就无法完成订单的业务，所以二者 之间是组合关系。而购物车和商品之间的关系，因为商品的生命周期并不被购物车控制，商品可以被多个购物车共享， 因此，二者之间是聚合关系。

二、示例CRM系统核心类关系图：

1）按关系类型详细梳理

1. 关联关系（Association）

长期、双向的“知道对方存在”，无强生命周期约束。

类A	类B	多重性	说明
Customer	SalesOrder	1 : 0..*	一个客户可以有多个订单，订单知道属于哪个客户
SalesOrder	Customer	1 : 1	订单必须关联一个客户

2. 依赖关系（Dependency）

临时、单向使用，通常表现为方法参数或局部变量。

类A	类B	说明
SalesActivity	ContactPerson	销售活动中临时调用联系人信息
OrderItem	Product	订单项依赖产品信息（但不持有产品生命周期）
ReportService	SalesOrder	报表生成依赖订单数据

3. 聚合关系（Aggregation）

整体-部分关系，部分可以脱离整体存在（弱生命周期）。

整体	部分	说明
SalesOrder	OrderItem	订单包含订单项，但订单项理论上可被其他订单复用（业务上较少）
MarketingCampaign	Lead	营销活动聚合潜在客户，活动结束后潜在客户仍存在

4. 组合关系（Composition）

强生命周期，部分不能脱离整体独立存在。

整体	部分	说明
Customer	ContactPerson	联系人属于该客户，客户注销则联系人自动删除
User	RoleAssignment	用户的角色分配随用户删除而删除
ServiceRequest	ServiceHistory	服务请求的历史记录随请求关闭而归档、删除

2）完整关系表（便于整理用）

类	关联类	关系类型	多重性	生命周期说明
Customer	SalesOrder	关联	1..*	共存但可单独查询
SalesOrder	Customer	关联	1	订单必须有客户
SalesOrder	OrderItem	聚合	1..*	项可被其它单据复用
Customer	ContactPerson	组合	1..*	客户删除则联系人删除
OrderItem	Product	依赖	-	临时使用产品快照
SalesActivity	ContactPerson	依赖	-	方法参数级别
MarketingCampaign	Lead	聚合	1..*	活动结束Lead独立存在
User	RoleAssignment	组合	1..*	用户删除则角色分配删除

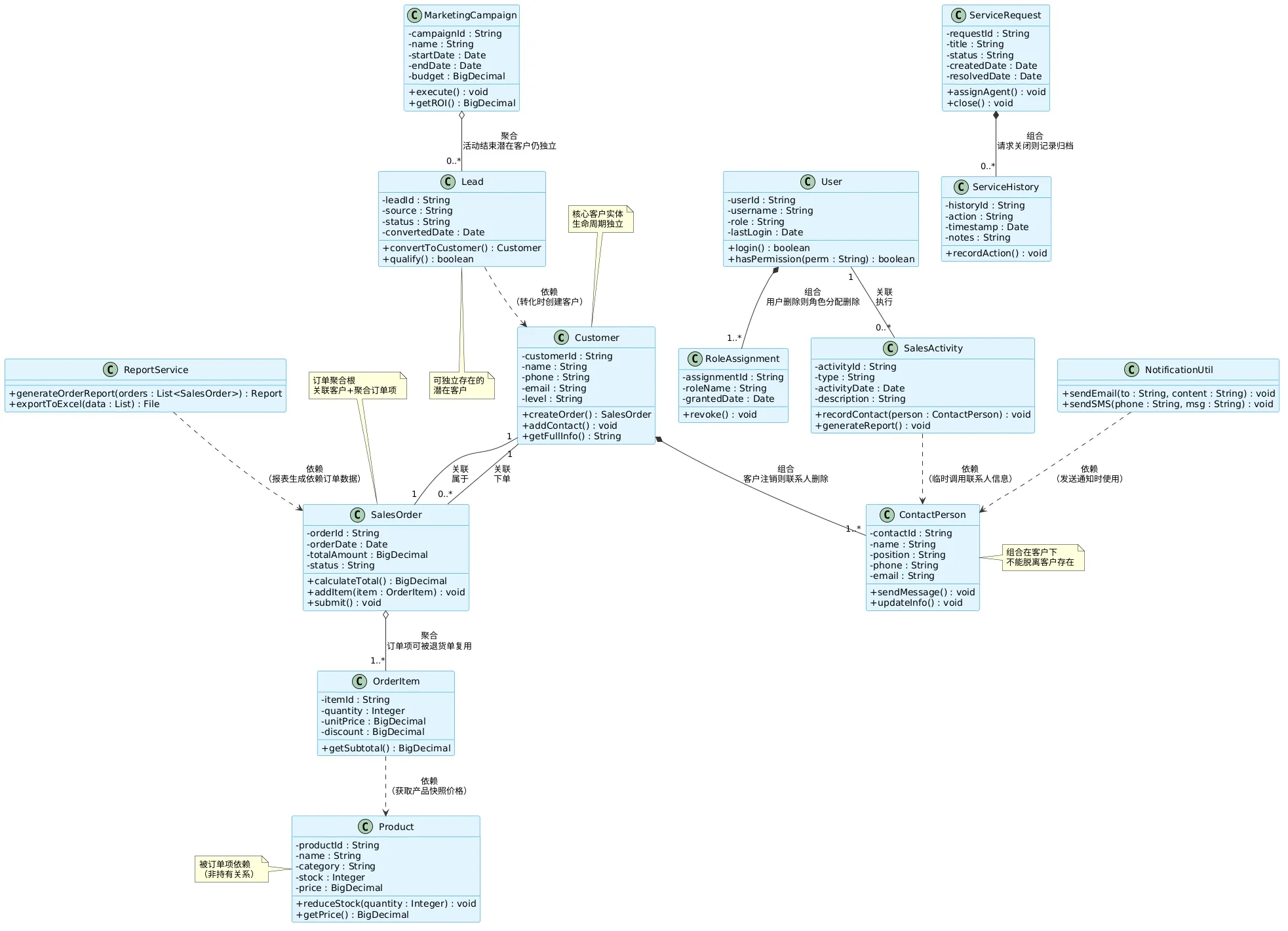

3）CRM-UML类图
